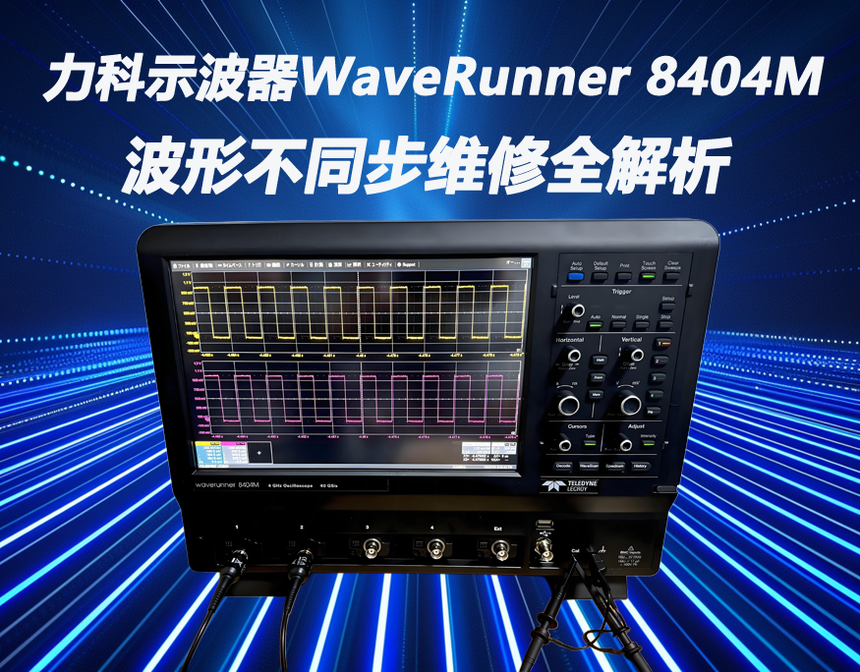

力科示波器WaveRunner 8404M波形不同步維修全解析作為全球領先的示波器制造商,力科(LeCroy)的WaveRunner 8404M以4GHz帶寬、40GS/s采樣率(雙通道模式)、128Mpts存儲深度及MAUI觸摸屏操作系統,成為航空航天、汽車電子等領域的調試利器。然而在實際使用中,波形不同步(如波形晃動、無法穩定觸發)是用戶常遇的故障現象。本文結合專業維修案例與技術文檔,深度剖析故障成因及解決方案。
一、波形不同步的核心誘因 觸發配置錯誤 觸發源選擇偏差:如應使用CH1通道信號卻誤選CH2,導致示波器無法捕獲有效觸發點。 觸發電平設置不當:電平值超出信號幅度范圍或未避開噪聲干擾區,可通過調整LEVEL旋鈕至波形幅值50%處優化。 耦合模式錯誤:AC/DC耦合選擇錯誤或觸發斜率(上升沿/下降沿)與信號特征不匹配。 硬件故障 主板/采集板故障:如邏輯單元芯片損壞、微處理器異常,導致信號處理鏈路中斷。案例顯示,某企業WaveRunner 8404M-MS因主板積灰嚴重引發藍屏及觸發失效,需更換主控板并執行自校準。 探頭與通道問題:探頭接觸不良、通道接口氧化或內部電路故障,可能造成信號失真或同步失敗。 系統軟件異常 示波器軟件崩潰、驅動程序丟失或系統文件損壞,可能導致觸發功能失效。例如HDO4024型號曾出現開機報錯無法進入測試界面,特別終定位為采集板邏輯單元組件故障。
二、系統性維修流程 基礎檢查與診斷 外觀檢測:確認探頭連接穩固、通道接口無污損,排除接觸不良可能。 功能驗證:通過內置方波信號源測試觸發功能,或使用外部信號發生器輸出標準信號進行校驗。 硬件維修 主板維修:對故障芯片進行焊接修復或更換,如更換邏輯芯片、微處理器后需執行整機自校準。 通道清潔與維護:清理內部積灰,檢查通道放大器、ADC轉換器性能,修復或替換受損元件。 軟件與配置優化 系統恢復:重裝或修復示波器操作系統,更新驅動程序及固件至特別新版本。 參數配置:根據信號特性調整觸發模式(如邊沿觸發、脈沖寬度觸發)、耦合方式及帶寬限制,確保與信號特性匹配。
三、預防措施與日常維護 規范操作:避免大信號直接接入導致通道燒毀,建議使用衰減器保護輸入通道。 定期校準:每月執行半小時以上加電熱機,配合SPC操作維持儀器精度。 環境控制:在無塵、恒溫環境中使用,避免極端溫度或濕度影響硬件穩定性。 專業支持:遇到復雜故障時,優先聯系力科認證維修中心(如武漢康芯源技術有限公司)進行深度檢測與維修。
WaveRunner 8404M的波形同步問題需結合硬件診斷與軟件配置雙管齊下。通過科學排查觸發鏈路、定期維護硬件系統,可顯著降低故障率。對于維修成本敏感的企業,二手設備市場(如4GHz帶寬8404M價格約8,000-380,000元)及專業租賃服務亦可作為備選方案。唯有精準定位故障根源并執行規范化維修流程,方能確保示波器長期穩定運行,為高精度測量提供可靠支撐。 |
