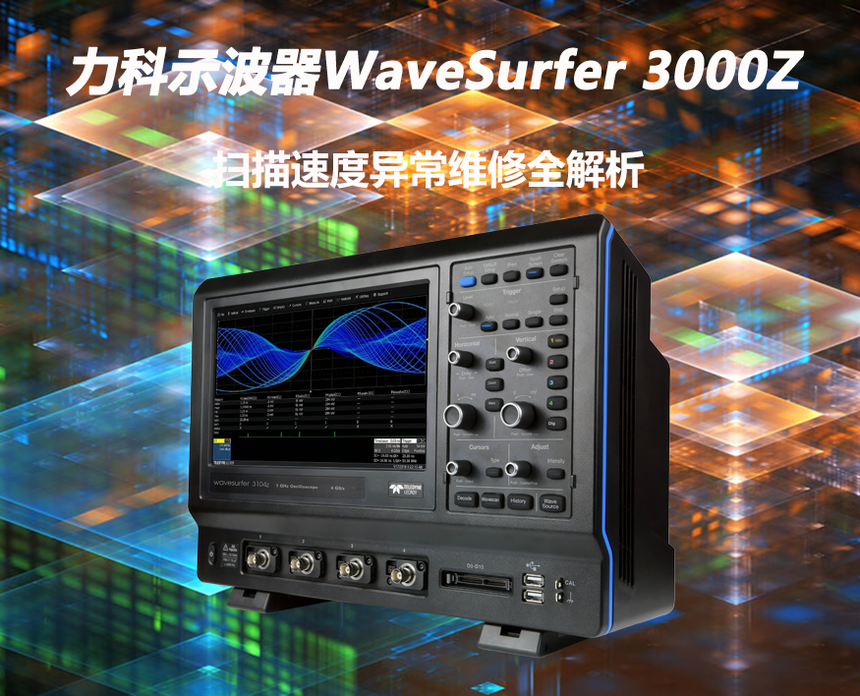

力科示波器WaveSurfer 3000Z掃描速度異常維修全解析作為電子測量領域的高端設備,力科WaveSurfer 3000Z示波器憑借12.1英寸高清觸控屏、5GS/s采樣率及10Mpts存儲深度,成為工程師調試復雜信號的首選。然而,掃描速度異常(如掃描線過短、波形前后疏密不一致)是該型號示波器維修常見故障,需結合硬件檢測與軟件調試綜合解決。
故障根源深度剖析 掃描電路模塊失效 掃描速度異常多源于X軸放大器或掃描發生器故障。例如,X放大器靜態工作點偏移會導致掃描電壓幅度不足,引發掃描線縮短;掃描發生器中的恒流管老化或時基電容漏電,則會造成掃描線性失真,出現波形前后疏密不均。據西安安泰測試中心案例,某臺3054Z因掃描時間調節電阻變質,導致連續幾檔掃描速度異常,特別終通過更換電阻并調整反饋網絡修復。 觸發系統失調 觸發靈敏度不足或觸發源設置錯誤,是掃描異常的常見誘因。當觸發電路放大整形級失調時,同步脈沖幅度過大,會導致掃描閘門電路提前翻轉,鋸齒波幅度被壓縮。例如,某維修案例中,WaveSurfer 3000Z觸發耦合電容失效,引發掃描線縮短且波形失真,通過更換耦合電容并校準觸發閾值后恢復。 電源與高壓模塊問題 電源電壓波動或高壓模塊故障,直接影響掃描穩定性。若主電源濾波電容性能劣化,100Hz紋波會調制高頻高壓,導致掃描線調輝;示波管燈絲電壓異常或柵極加速電壓不穩定,則可能引發掃描線亮度不均。上海仰光電子曾處理一臺3024Z因電源模塊短路,導致掃描電路供電不足的案例,通過更換電源板并清潔管座接觸點后修復。
系統化維修策略 硬件檢測與部件更換 掃描電路診斷:使用另一臺同型號示波器對比掃描波形,定位故障級。例如,若某檔掃描速度異常,重點檢查對應時基電容及電阻網絡;若全檔位異常,則需檢測X放大器晶體管參數或掃描發生器恒流源。 觸發系統校準:通過力科官方軟件調整觸發靈敏度,或清潔觸發面板按鈕觸點,解決接觸不良問題。若觸發源設置錯誤,需重新配置通道觸發模式。 電源模塊修復:檢測主電源輸出電壓及紋波,更換劣化電容或修復短路點;對于高壓模塊,需檢查高壓引線絕緣層是否老化,必要時重繞高頻變壓器。 軟件與固件優化 力科示波器支持固件升級,可修復已知掃描控制算法缺陷。例如,某批次3000Z因固件bug導致掃描速度漂移,通過升級至特別新版本后問題解決。此外,恢復出廠設置可排除參數設置錯誤引發的假性故障。 預防性維護建議 定期清潔掃描平臺及反光鏡,避免灰塵影響光學路徑;檢查管座接觸是否良好,防止接觸不良導致信號丟失。 避免在強電磁干擾環境下使用,減少觸發系統誤觸發風險。 每年進行專業校準,確保掃描速度、垂直靈敏度等指標符合出廠規范。
行業實踐案例參考 案例一:某3014Z出現掃描線過短,經檢測發現X軸偏轉板引腳與管座接觸不良,重新焊接后故障排除。 案例二:一臺3104Z開機后掃描速度隨機漂移,特別終定位為掃描長度調節電位器接觸不良,更換后指標恢復。
力科WaveSurfer 3000Z的掃描速度異常維修需結合硬件檢測、軟件調試及預防性維護。通過系統化的故障定位與精準維修,可確保設備長期穩定運行,滿足高精度測量需求。如遇復雜故障,建議聯系力科授權服務中心或專業維修機構,避免非專業操作導致二次損壞。 |
